2）超聲波塑料焊接原理

超聲波作用于熱塑性的塑料接觸面時，會產(chǎn)生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區(qū)，由于焊區(qū)即兩個焊接的交界面處聲阻大，因此會產(chǎn)生局部高溫。又由于塑料導熱性差，一時還不能及時散發(fā)，聚集在焊區(qū)，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續(xù)幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。超聲波塑料焊接的好壞取決于換能器焊頭的振幅，所加壓力及焊接時間等三個因素，焊接時間和焊頭壓力是可以調(diào)節(jié)的，振幅由換能器和變幅桿決定。這三個量相互作用有個適宜值，能量超過適宜值時，塑料的熔解量就大，焊接物易變形；若能量小，則不易焊牢，所加的壓力也不能太大。這個最佳壓力是焊接部分的邊長與邊緣每1mm的最佳壓力之積。

二、超音波的熔焊應(yīng)用方法

1）熔接法：1

以超音波超高頻率振動的焊頭在適度壓力下，使二塊塑膠的接合面產(chǎn)生摩擦熱而瞬間熔融接合，焊接強度可與本體媲美，采用合適的工件和合理的接口設(shè)計，可達到水密及氣密，并免除采用輔助品所帶來的不便，實現(xiàn)高效清潔的熔接。

2）埋植：

借著焊頭之傳道及適當之壓力，瞬間將金屬零件（如螺母、螺桿等）擠入預(yù)留入塑膠孔內(nèi)，固定在一定深度，完成后無論拉力、扭力均可媲美傳統(tǒng)模具內(nèi)成型之強度，可免除射出模受損及射出緩慢之缺點。

3）鉚焊：

鉚焊法指的是振動的焊頭壓制物品的突起處使其熱熔為鉚釘狀，從而使兩物體機械鉚合

4）點焊

點焊指的是對于焊線不易設(shè)計的物體進行分點焊接，，同樣可達到熔接效果。

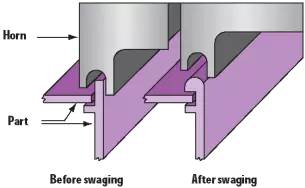

5）成型

本方法與鉚焊法類似，將凹狀的焊頭壓著于塑膠品外圈，焊頭發(fā)出超音波超高頻振動后將塑膠溶融成形而包覆于金屬物件使其固定，且外觀光滑美觀、此方法多使用在電子類、喇叭之固定成形，及化妝品類之鏡片固定等。
